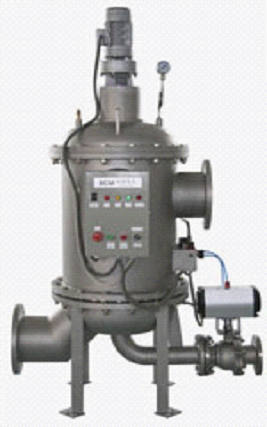

全自动转臂反冲洗过滤器(QZF)

产品描述及用途：

液体从滤网内侧流向外侧过程中，固体颗粒被截留在滤网内侧。随着污染物的增多，过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时，压差表发讯，过滤器开始自动反冲洗工作，它

适用于过滤高流量、高速度、低粘度流体的颗粒杂志，广泛应用于冶金、化工、电力、油田回注水、环保水等领域。

反冲洗过程：

1、减速电机通过中间轴驱动冲洗臂转动，由光电定位开关控制冲洗臂的转动角度，使之与被清洗滤网对正；

2、排污阀开启，使被清洗滤网外侧（清洁侧）与排污之间形成压力差；

3、在压力差的作用下，清洁侧液流从被清洗滤网的外侧流向内侧，进行反冲洗，聚积在滤网内侧的污染物被冲掉并通过排污口排出过滤器；

4、每个滤网的反冲洗时间已设定，当达到反冲洗设定的时间后，排污阀关闭，该滤网的反冲洗过程结束，减速电机再次驱动冲洗臂转动，对下一个（组）滤网进行反冲洗，排污阀再次开启，以此类推对每个滤网进行反冲洗；

5、全部滤网清洗完成后，冲洗臂在光电开关的控制下回到原始位置，一个反冲洗周期结束；

注：反冲洗是一个（组）滤网一个（组）滤网的冲洗过程，因此在反冲洗过程中，过滤器仍能保持液流的过滤状态。

反冲洗过程设定：

1、压差设定：过滤器设有压差调节表，用于过滤器压差值的设定；

2、时间设定：控制箱设有时间设定装置，可根据用户要求设定过滤器反冲洗过程的时间周期；压差设定和时间设定为反冲洗设定过程，两种设定同时存在，且压差设定优先。

3、手动启动：除压差设定和时间设定自动反冲洗过程外。还有按TEST键手动启动反冲洗过程，供调试检修时用。

产品特点：

1、过滤设备采用专利技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。

2、滤设备采用304、316L不锈钢楔形滤网，强度大、精度高、耐腐蚀，最高过滤精度可达25微米。

3、过滤设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。

4、过滤设备电器系统采用集成控制模式，可以实现远程控

5、过滤器设备易损件少，无耗材，运行维护费用低，操作管理简单。

6过滤设备控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。

7过滤设备在反冲洗过程中，各个（组）滤网依次进行反冲洗操作；确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。

8、过滤设备采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。

产品应用领域

生活用水、生产工艺给水、过滤超滤、反渗透、软化、离子交换等预处理、油田回注水、循环冷却水、中水回用、地下水、地表水除浊净化、锅炉回水、景观水、市政、绿地喷洒、农业喷灌、高尔夫球场用水过滤

产品主要技术规格参数

注：如有需要，详细技术请咨询我公司技术部，另根据客户要求，可定制特种的规格的过滤器。
